Sáčky pro balení součástek citlivých na vlhkost

Elektrostaticky citlivé součástky (ESDS), které jsou navíc citlivé na zvýšenou okolní vlhkost (MSDs), by měly být během přepravy i během skladování vakuově uzavřeny v antistatickém balení odolávajícím okolní vlhkosti spolu s indikátorem vlhkosti. Na trhu je několik typů sáčků s bariérou proti vniknutí vlhkosti (MSB).

Jedná se o ekonomicky nejnáročnější variantu antistatického sáčku. Ve spojení s možností vakuového balení, vysoušedlem a indikátorem vlhkosti jde o dokonalou ochranu elektrostaticky citlivých součástek pro klimaticky nejnáročnější podmínky. Je preferováno střední (mírné) vakuum; vysoké vakuum může škodit plastovým prvkům součástek, které mohou prasknout.

Dělení sáčků s bariérou proti vniknutí vlhkosti (MSB) podle MVTR

MVTR = „Moisture Vapor Transmission Rate“ = míra vodní páry, která projde specifickou oblastí materiálu. Vyjadřuje se v gramech vodní páry na 100 čtverečních palců materiálu za 24 hodin. Podle normy EIA 583 „Packaging Material Standards for Moisture-Sensitive Items“ se MSDs dělí do dvou skupin:

• Třída 1 – MVTR < 0,02 g/100 sqinch/24hod.
• Třída 2 - MVTR < 0,08 g/100 sqinch/24hod.

Typy sáčků s bariérou proti vniknutí vlhkosti (MSB)

a) Mechanicky odolné sáčky s bariérou proti vniknutí vlhkosti

Jsou odolné proti proděravění (proražení materiálu), proto jsou vhodné pro skladování komponenty s ostrými hranami.

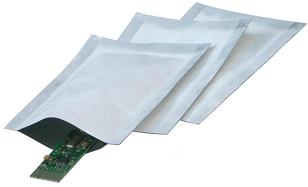

b) Sáčky s hliníkovou vrstvou a s bariérou proti vniknutí vlhkosti

Je možné zvolit požadovanou celkovou tloušťku sáčku nebo tloušťku hliníkové vrstvy.

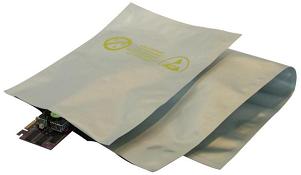

c) Sáčky s bariérou proti vniknutí vlhkosti bez hliníkové vrstvy

Jde o finančně přijatelnější variantu sáčků odolných proti zvýšené okolní vlhkosti. Neobsahují hliníkovou vrstvu, ale hliník je pouze napařen na polyesterovou folii. Jsou vhodné pro uchovávání méně citlivých komponentů na vlhkost.

d) Transparentní sáčky s bariérou proti vniknutí vlhkosti

Tento typ sáčků neobsahuje kovovou vrstvu, tzn. že neobsahuje stínicí vrstvu proti elektrostatickému výboji. Přesto se vyznačuje rezistencí vůči vlhkosti. Je doporučován pro uskladnění méně citlivých součástek na vlhkost. Na druhé straně jsou tyto sáčky vhodné pro balení potravin, které vyžaduje vakuové zpracování a nároky na čistotu. Sáčky jsou průhledné.

e) Balicí folie

Běžné balicí materiály, odolné proti vniknutí vlhkosti jsou k dostání i ve formě folií o různých rozměrech i tloušťkách.

Informační štítek na sáčky s bariérou proti vlhkosti (Moisture-Sensitive Caution Label):

Je povinné na takový obal uvádět Floor Life součástek a skladovací teplotu a RH po vyjmutí ze sáčku.

Varovný štítek na sáčky s bariérou proti vlhkosti (MSID = Moisture-Sensitive Identification Label) upozorňuje, že obsah sáčku je citlivý na okolní vlhkost.

Indikátor vlhkosti (HIC = Humidity Indicator Card) indikuje obsah vlhkosti v průběhu skladování uvnitř sáčku, a to změnou barvy indikačních terčíků. Většinou obsahuje tři terčíky: 5%, 10% a 60%.

Pohlcovač vlhkosti (Desiccant) se vkládá spolu s indikátorem vlhkosti do sáčku. Základní jednotkou je „UNIT“, tedy jednotka. Ta je definována jako množství pohlcovače vlhkosti, který absorbuje minimálně 2,85g vodní páry při 20%RH a 25°C. Požadované množství pohlcovače vlhkosti do konkrétního sáčku se určuje následovně:

• jestliže je známá kapacita pohlcovače při 10%RH a 25°C, použije se vzorec:

U = (0,304 x M x MVTR x A)/D

kde:
U = množství pohlcovače (unit)
M = Shelf life (měsíce)
MVTR = množství vodní páry, které projde specifickou oblastí materiálu (g/m2/24hod nebo g/inch2/24hod)
A = celková plocha sáčku (m2 nebo inch2)
D = množství vody, které pohlcovač absorbuje při 10%RH a 25°C

• jestliže není známá kapacita pohlcovače při 10%RH a 25°C, použije se vzorec:

U = 5 x 10 - 3A

kde:
U = množství pohlcovače (unit)
A = celková plocha sáčku (inch2)
